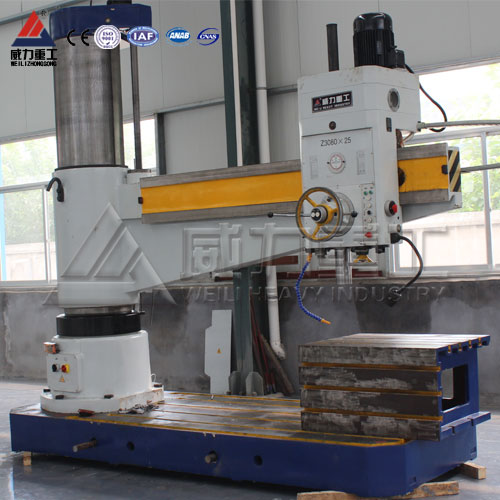

Z3080×20液压摇臂钻床主轴箱和立柱的控制

Z3080×20液压摇臂钻床主轴箱与立柱放松、夹紧同时进行，它的控制电路是正、反转控制电路。运用立柱和主轴箱的放松、夹紧，可以保证Z3080×20液压摇臂钻床摇臂升降电动机M2的正、反转接线无误。

1、立柱、主轴箱的松开。闭合松开按钮SB5，KM4线圈通电，Z3080×20液压摇臂钻床液压泵电动机M3会正转，这时电磁阀YV失电，Z3080×20液压摇臂钻床电动机拖动了液压泵，使液压油可以进入主机箱，立柱油腔松开，推动着活塞，令立柱、主轴箱松开。这时，SQ4不再受压，动断触点SQ4闭合，松开指示灯HL1亮。

2、立柱、主轴箱的夹紧。到达目标位置之后，合上夹紧按钮SB6，KM5线圈通电，Z3080×20液压摇臂钻床液压泵电动机M3反转动作，这时电磁阀YV失电，它拖动液压泵，液压油进立柱、主轴箱夹紧油腔，令主轴箱和立柱夹紧。同时，SQ4将会受压，它的动断触点断开，动合触点将闭合，夹紧指示灯HL2亮着，表示Z3080×20液压摇臂钻床能够进行钻削工艺加工。
