Z3063×20液压摇臂钻床主轴箱夹紧力怎么调节

因为Z3063×20液压摇臂钻床一般可以使用很多年,原设计方案不一定适合现在的情况,在运行中可能会产生了不少问题。在运行时,需要锁紧时,却没办法夹紧,需要放松时,又没办法放松,最后造成加工精度没办法保障,工件报废,时而出现机械事故,在此为各位讲解的是对于Z3063×20液压摇臂钻床主轴箱夹紧力的调节,希望能供各位了解。

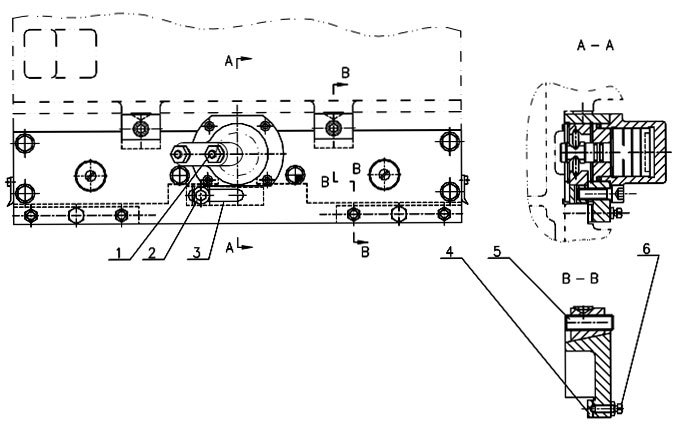

按图中Z3063×20液压摇臂钻床主轴箱夹紧组织图操控,松掉螺钉2挪动工件3,可调节夹紧力。当主轴箱夹紧力欠缺时,请将夹紧钮保持松掉状态,松掉螺钉2,工件3向右稍微挪动,一直到夹紧力调至合适为止。考虑倘若调过量亦夹不紧,这个时候再往左边挪动,调至主轴箱挪动手轮边缘施加400牛顿圆周力,主轴箱不能晃动就可以了。螺钉5及6调节与主轴箱导轨结合面的间隙,用0.04mm塞尺检查,插进深度不能大于20mm,同时达到在主轴箱移动手轮边缘施加不超过60牛顿圆周力,Z3063×20液压摇臂钻床主轴箱就可以了挪动的要求,调节后须将调节螺钉锁紧。
