Z3063×20液压摇臂钻床 63摇臂钻床（液压变速）

Z3063×20液压摇臂钻床是山东威力重工生产的液压变速摇臂钻床中比较受欢迎的一款钻床，钻孔直径63mm，臂长2米，也叫63摇臂钻床，可以满足绝大多数加工的需求，该型号摇臂钻床采用液压锁紧、液压变速，与机械型摇臂钻床相比很大程度上减少操作人员的劳动强度，采用机械齿轮传动，使用起来操作灵活、简单、实用。Z3063×20液压摇臂钻床主要关键件选用高强度铸铁和特供钢材，经专业化设备连续加工，确保基础部件精良。液压3063钻床采用液压预选变速机构，可节省辅助时间，主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。

Z3063×20液压摇臂钻床适用范围：

Z3063×20液压摇臂钻床用途广泛的大型设备，该机工作效率高，加工误差小，液压预选变速，最大钻孔直径63mm，可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作，在配有相应工装的条件下可以鏜孔，该机床操用灵活简便，是制造及设备维修等行业理想的钻孔设备。摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。

Z3063×20液压摇臂钻床性能特点：

1、采用液压预选变速机构，可节省辅助时间。

2、有完善的安全保护装置和外柱防护。

3、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得Z3063×20液压摇臂钻床的精度持久性和整机的使用寿命均为大延长。

4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持摇臂钻精度的稳定性，延长了使用寿命。

5、钻孔位置调整方便：钻孔位置调整时不需要摇手把使主轴箱沿摇臂导轨移动，而只需要轻松推拉摇臂上一特定部位，即可使主轴方便、快捷地到达新的加工位置。

6、成本低：由于彻底摒弃了传统摇臂钻床的设计格局，在完全保留原有功能的前提下进行功能重组，结构优化，使得零部件大大减少，因而降低了成本。

7、主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵轻便。

8、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。

Z3063×20液压摇臂钻床的优势：

1、精度好：从毛坯件进厂-----机加工车间-----装配车间-----喷漆车间-----成品车间每一道程序都有专门的质检，从而保证Z3063×20液压摇臂钻床产品出厂的绝对合格。

2、主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏

3、采取润滑自轴承进入，充分的润滑轴承，自轴承下来后到齿轮，从而增加齿轮的耐磨度，让所有的运转部件充分润滑，只要勤换油，不要蛮操作，轴承、齿轮没有坏的理由。

4、机械运转：采用铜芯双速电机正反转高低速低速可直接攻丝。主轴正反转采用手把控制，钻孔，攻丝更加方便快捷！

5、立柱锁紧装置：我们的产品带安全自动保护装置，在工人忘记松开锁紧的情况下，它可以自动断电，防止摇臂升上去损伤升降箱！操纵系统集中在主轴箱上，变速灵活、方便，进给机械电器双保险，安全。避免误操作

6、蜗轮蜗杆润滑系统：最早都是干磨，现在都是自动泵油润滑系统，更好的延长Z3063×20液压摇臂钻床的使用寿命。

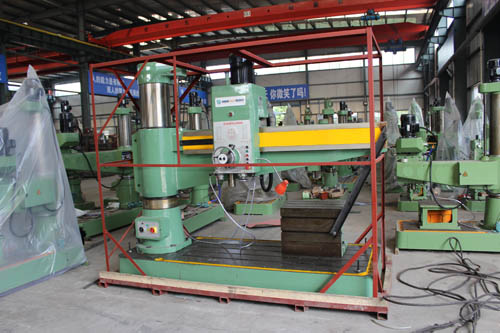

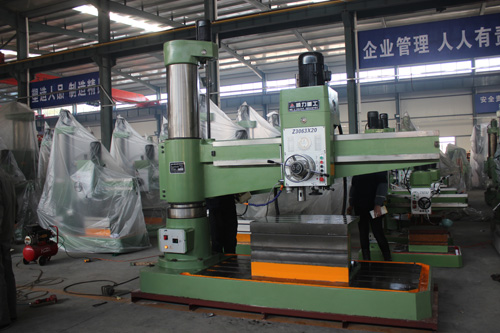

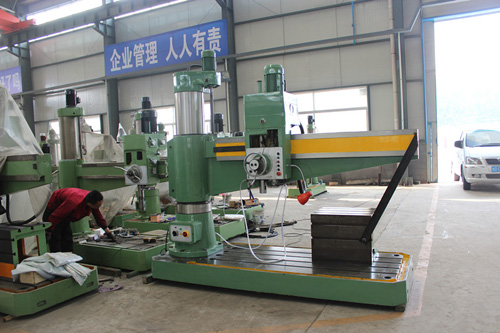

Z3063×20液压摇臂钻床实景拍摄：

Z3063×20液压摇臂钻床主要结构：

1、Z3063×20液压摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

2、内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。

3、摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。

4、主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。

5、主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

Z3063×20液压摇臂钻床主要运动形式：

1、Z3063×20液压摇臂钻床的主运动为主轴的旋转运动；

2、进给运动为主轴的纵向进给；

3、辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

Z3063×20液压摇臂钻床安全操作规程：

1、开车前，必须按照巡回检查点仔细进行检查，并按润滑图进行润滑。

2、工作前必须将摇臂、主轴箱调到需要位置，并将各部夹紧后再工作。

3、装卡工件必须牢固可靠，钻通孔时，应事先在底面垫上垫块。

4、工作前应根据工作材料、直径和加工的方式（钻孔、扩孔、攻丝等），按主轴箱上的调整圆盘表求出主轴的每分钟转速。

5、工作前，应根据工作材料和选用的钻头直径，按主轴箱上的调整圆盘表求出主轴每转的进给量。

6、调整钻孔深度时，先用手移动主轴，使钻头按上工作后再把机动进给手柄的深度锁紧螺母锁好。

7、工作中必须经常检查Z3063×20液压摇臂钻床设备动转情况和润滑系统的工作情况，如运转和润滑工作不良时应停止使用设备，应经常注意声音。

8、必须经常检查清除工作台及导轨上、丝杠等处的铁屑与油污，并保持周围环境卫生。

9、钻孔过程中钻头未退离工件前不得停车。攻丝时用操纵可逆结合子，使主轴正反转，但必须注意将手柄放在固定槽中。
